Apakah Pengekod Magnetik
Pengekod magnet ialah peranti teguh yang digunakan untuk mengukur dengan tepat kedudukan, kelajuan atau arah putaran objek bergerak, seperti aci. Dengan menggunakan medan magnet, ia beroperasi melalui sistem yang terdiri daripada komponen magnetik dan sensor yang mengesan perubahan tepat dalam medan untuk menjana isyarat keluaran digital. Peranti serba boleh ini boleh menyediakan sama ada data kedudukan mutlak atau tambahan, menjadikannya penyelesaian-penyelenggaraan yang rendah untuk aplikasi kawalan gerakan kritikal dan penjejakan dalam pelbagai industri.
Hantar Pertanyaan Sekarang
Pengekod Magnet Dwi{0}}Kami
OEM Pengekod Magnetik Tersuai
Model: MU128-15-29-1.1
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Pengekod Magnetik Pengeluar China
Model: MU128-38-56-1.1
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Pembekal Pengekod Magnet China
Model: MU150-18-34-1.1
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Pengekod Cincin Magnet
Model: MU150-23-35-2
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Cakera Pengekod Magnetik
Model: MU150-20-33-2
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Magnet untuk Pengekod
Model: MU150-47.4-64-1.1
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Pengekod Magnetik
Model: SMD25-44.5-1.4
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Magnet Pengekod
Model: MU200-31.5-49-2
Bahan Pembawa: SUS430
Hantar Pertanyaan Sekarang
Jika produk yang dipaparkan tidak mempunyai model produk yang anda inginkan, silahubungi kami.
Spesifikasi Teknikal Magnet Pengekod
|
MU128-15-29-1.1
|
MU128-38-56-1.1
|
MU150-18-34-1.1
|
MU150-23-35-2
|
|||||
 |
 |
 |
 |
|||||
| Nama Kod | Parameter | Teguran | Dimensi | Dimensi | Dimensi | Dimensi | Toleransi | Unit |
| Dimensi Fizikal Produk | ||||||||
| A1 | Kedudukan Jejari Pusat Cip | Jarak dari Axis | 11.24 | 24.28 | 13.48 | 14.75 | mm | |
| A2 | Mengesan Jurang Udara | Jurang antara permukaan magnet dan permukaan cip | 0.3 | 0.3 | 0.4 | 0.4 | mm | |
| a3 | Jumlah Tinggi | produk | 1.1 | 1.1 | 1.1 | 2 | ±0.1 | mm |
| B1 | Diameter Trek Vernier | Merujuk kepada diameter penderiaan trek vernier | 18.88 | 44.95 | 23.36 | 25.9 | mm | |
| B2 | Diameter Trek Utama | Merujuk kepada diameter penderiaan trek utama | 26.08 | 52.15 | 30.56 | 33.1 | mm | |
| B3 | Diameter Luar Magnet | 29 | 55.5 | 34 | 35 | ±0.2 | mm | |
| B4 | Diameter Dalaman Magnet | 16 | 41.2 | 20.4 | 24 | ±0.2 | mm | |
| B5 | Diameter Lubang | Pembawa | 15 | 35 | 18 | 23 | ±0.05 | mm |
| B6 | Diameter | Pembawa | 29 | 56 | 34 | 35 | mm | |
| M1 | Lebar Tiang Trek Vernier | Pada kedudukan diameter penderiaan trek vernier | 0.96 | 1.12 | 1.18 | 1.31 | mm | |
| M2 | Lebar Tiang Trek Utama | Pada kedudukan diameter pengesan trek utama | 1.28 | 1.28 | 1.5 | 1.62 | mm | |
| Sifat Bahan Magnet | ||||||||
| Hc | paksaan |
Suhu 20 darjah |
170 | 170 | 170 | 170 | kA/m | |
| Br | Medan Magnet Permukaan |
Suhu 20 darjah |
20 | 20 | 25 | 20 | mT | |
| T | Suhu Operasi | -35 darjah -130 darjah | -35 darjah -130 darjah | -35 darjah -120 darjah | -35 darjah -120 darjah | ijazah | ||
| AMP | Amplitud Medan Magnet | Jurang Udara 0.4mm | 3 | 3 | 3 | 3 | mT | |
Untuk maklumat lanjut tentang parameter pengekod magnet, silahubungi kami.
Hantar Pertanyaan Sekarang
Pengesanan Data Pengekod Magnetik
Hantar Pertanyaan Sekarang
Struktur dan Komponen Magnet Pengekod
Magnet
Magnet adalah komponen teras yang berinteraksi dengan sensor. Bergantung pada reka bentuk, anda mungkin menemui-magnet berbentuk cincin, magnet cakera atau jalur magnet linear. Magnet ini mencipta medan magnet yang berubah apabila aci atau objek bergerak, membolehkan pengekod mengesan kedudukan dan kelajuan.
Sensor
Sensor membaca perubahan dalam medan magnet. Apabila memasang atau menyelenggara pengekod, adalah penting untuk mengetahui cara penderia sejajar dengan magnet. Penjajaran yang betul memastikan bacaan yang tepat dan mengelakkan ralat dalam pengesanan gerakan.
Perumahan dan Komponen Sokongan
Perumahan melindungi bahagian sensitif di dalam daripada habuk, kelembapan dan getaran. Anda juga harus mempertimbangkan galas dan komponen pelekap, yang mengekalkan kestabilan magnet dan sensor semasa operasi. Struktur-yang dibina dengan baik memastikan ketahanan dan prestasi yang boleh dipercayai dari semasa ke semasa.
Hantar Pertanyaan Sekarang
Cara Pengekod Magnetik Berfungsi
Pengekod magnet berfungsi dengan mengesan perubahan dalam medan magnet yang disebabkan oleh pergerakan. Pada teras, magnet dilekatkan pada aci berputar atau komponen bergerak. Apabila bahagian ini bergerak, medan magnet di sekelilingnya berubah. Penderia, biasanya penderia kesan Hall-atau penderia magnetoresistif, mengesan perubahan ini dan menukarkannya kepada isyarat elektrik.
Isyarat ini mewakili sama ada kedudukan atau kelajuan bahagian yang bergerak. Dalam pengekod berputar, penderia menjejaki sudut putaran aci, manakala dalam pengekod linear, ia menjejaki-pergerakan garis lurus. Elektronik pengekod kemudian menterjemah maklumat magnet ini ke dalam output digital atau analog, membolehkan mesin mengetahui dengan tepat sejauh mana atau berapa pantas objek itu telah bergerak.
Ketepatan pengekod magnet bergantung pada kekuatan dan susunan magnet, ketepatan penderia dan kualiti elektronik. Oleh kerana medan magnet tidak terjejas oleh habuk, kotoran atau minyak, pengekod magnet boleh berfungsi dengan pasti dalam persekitaran industri yang keras.
Hantar Pertanyaan Sekarang
Pengekod Magnet lwn Pengekod Optik
| Perbandingan | Pengekod Magnetik | Pengekod Optik |
| Prinsip Kerja | Mengesan kedudukan atau putaran melalui perubahan medan magnet, biasanya menggunakan cincin/cakera magnetik dan penderia Hall | Menggunakan cakera optik dan pengesan foto untuk menjana denyutan berdasarkan gangguan cahaya |
| Ketahanan / Rintangan Alam Sekitar | Tahan kepada habuk, minyak, getaran, dan perubahan suhu; sesuai untuk persekitaran yang keras | Sensitif kepada habuk, minyak dan getaran; memerlukan persekitaran yang bersih |
| Ketepatan & Resolusi | Resolusi tinggi sehingga 17–20 bit; pengekod mutlak berbilang-memberikan maklum balas kedudukan yang tepat | Ketepatan yang sangat tinggi, tetapi mungkin merosot di bawah habuk industri atau gangguan cahaya |
| Kos & Penyelenggaraan | Struktur ringkas, penyelenggaraan yang rendah, jangka hayat yang panjang, sesuai untuk-kegunaan industri jangka panjang | Kos yang lebih tinggi, memerlukan pembersihan dan penyelenggaraan yang kerap |
| Aplikasi Biasa | Robotik, sistem penghantar, mesin CNC, motor EV, automasi industri | Instrumen ketepatan, peralatan makmal dan ukuran ketepatan tinggi-dalam persekitaran yang bersih |
| Ringkasan Kebaikan & Keburukan | Tahan lama, penyelenggaraan rendah, boleh disesuaikan, berbilang-pusingan, resolusi tinggi | Sangat tepat, terbaik dalam persekitaran yang bersih, kos yang lebih tinggi dan penyelenggaraan |
Hantar Pertanyaan Sekarang
Kelebihan Pengekod Cincin Magnetik
Ketahanan Tinggi
Pengekod ini tahan terhadap habuk, minyak dan lembapan kerana ia menggunakan medan magnet dan bukannya komponen optik. Reka bentuk ini membolehkan mereka beroperasi dengan berkesan dalam persekitaran industri yang keras dengan penyelenggaraan yang minimum.
Maklum Balas Kedudukan Tepat
Cincin magnet memberikan pengesanan putaran yang tepat. Walaupun dalam mesin kompak, kedudukan aci boleh dijejaki dengan ketepatan yang konsisten, memastikan operasi lancar.
Jangka hayat yang panjang
Dengan haus minimum pada bahagian bergerak, pengekod cincin magnet cenderung bertahan lebih lama daripada banyak jenis lain. Keperluan penyelenggaraan dan penggantian yang dikurangkan membantu meminimumkan masa henti dan kos.
Pemasangan Fleksibel
Pengekod cincin magnet boleh dipasang di ruang sempit atau pada pelbagai jenis aci tanpa menjejaskan prestasi, menjadikannya serba boleh untuk aplikasi yang berbeza.
Hantar Pertanyaan Sekarang

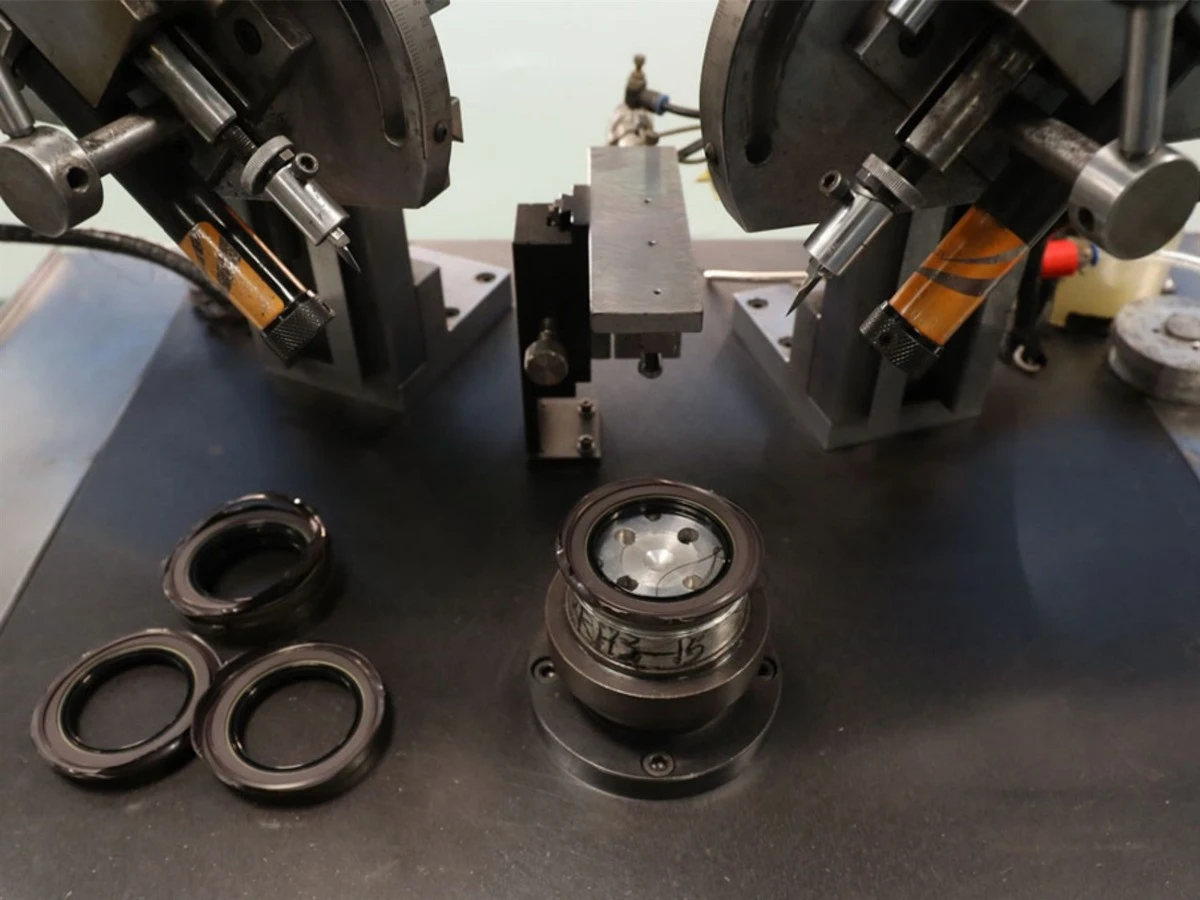

Peralatan Pengeluaran Kami
Hantar Pertanyaan Sekarang
Aplikasi Industri Pengekod Magnet
Robotik dan Automasi
Dalam lengan robot dan talian pemasangan automatik, pengekod magnet memberikan kedudukan yang tepat dan maklum balas putaran. Ini memastikan pergerakan lancar dan boleh dipercayai, walaupun dalam persekitaran yang mempunyai habuk, minyak atau getaran.
Kawalan Motor
Motor elektrik dalam jentera perindustrian bergantung pada pengekod magnet untuk memantau kelajuan dan kedudukan aci. Ini membolehkan kawalan pergerakan yang tepat dan membantu mengekalkan prestasi yang konsisten dalam motor dari semua saiz.
Mesin CNC dan Peralatan Pembuatan
Pengekod magnet disepadukan ke dalam mesin CNC untuk mengesan pergerakan linear dan putaran. Keupayaan mereka untuk menyampaikan ukuran yang tepat dan boleh berulang meningkatkan ketepatan pemesinan dan kualiti pengeluaran keseluruhan.
Penghantar dan Pengendalian Bahan
Pengekod membantu mengawal pergerakan tali pinggang penghantar, lif dan sistem storan automatik. Mereka memberikan maklum balas masa sebenar-untuk mengekalkan kelajuan, penjajaran dan kedudukan bahan yang betul semasa pengangkutan.
Peranti Perubatan dan Makmal
Pengekod magnet{0}}resolusi tinggi digunakan dalam mesin diagnostik, pam dan peranti automasi makmal. Kebolehpercayaan dan ketepatannya memastikan operasi yang tepat dalam persekitaran yang sensitif.
Hantar Pertanyaan Sekarang
Penyelesaian Pengekod Magnetik Tersuai
Rekaan Tersuai
Pengekod boleh direka bentuk agar sesuai dengan saiz aci unik, konfigurasi pelekap atau keadaan persekitaran. Fleksibiliti ini memastikan keserasian dengan mesin khusus dan sistem yang kompleks.
Pengekod-Pemagnetan Khusus
Proses kemagnetan khusus disesuaikan untuk sistem pengekod, memastikan kestabilan dan ketekalan isyarat dalam keadaan yang mencabar seperti julat suhu yang luas dan getaran.
Resolusi dan Maklum Balas Boleh Laras
Penyelesaian tersuai boleh memberikan tahap resolusi atau isyarat output yang berbeza. Ini membolehkan mesin mencapai ketepatan dan kawalan yang diingini yang diperlukan untuk pelbagai aplikasi perindustrian.
Integrasi dengan Sistem Sedia Ada
Pengekod magnet boleh disesuaikan untuk berfungsi dengan lancar dengan elektronik dan sistem kawalan sedia ada. Ini mengurangkan keperluan untuk pengubahsuaian tambahan dan memudahkan pemasangan.
Ketahanan dan Pertimbangan Alam Sekitar
Pengekod tersuai boleh dioptimumkan untuk persekitaran yang keras, termasuk pendedahan kepada habuk, lembapan atau getaran. Bahan dan perumah pelindung dipilih untuk memastikan-kebolehpercayaan jangka panjang.
Hantar Pertanyaan Sekarang
Proses Magnet Acuan Suntikan
Penghasilan suntikan-magnet acuan melibatkan beberapa langkah yang tepat untuk memastikan prestasi yang stabil dan kualiti yang konsisten. Ia bermula dengan penimbangan serbuk magnet dan pengikat polimer, diikuti dengan rawatan gandingan yang meningkatkan ikatan antara bahan. Kompaun itu kemudiannya dicampur dan diekstrusi ke dalam pelet dengan sifat seragam, yang sedia untuk pengacuan suntikan.
Semasa pengacuan suntikan, bahan tersebut dicairkan dan disuntik ke dalam acuan ketepatan untuk membentuk bahagian magnet kompleks yang digunakan dalam sistem pengekod magnetik. Selepas pengacuan, magnet menjalani magnetisasi untuk menentukan kutub utara dan selatan, memastikan penjanaan isyarat yang tepat dan boleh dipercayai. Akhir sekali, setiap magnet diperiksa, dibungkus dan dihantar, melengkapkan proses pembuatan magnet terkawal sepenuhnya.
Terima kasih kepada proses lanjutan ini, magnet pengekod magnet kami menampilkan kestabilan dimensi yang sangat baik, rintangan kakisan dan kebolehpercayaan-jangka panjang, menjadikannya sesuai untuk-aplikasi pengekod berprestasi tinggi. Ketahui lebih lanjut tentang cara pembuatan ketepatan kami memastikan ketepatan dalam setiap komponen pengekod.
Hantar Pertanyaan Sekarang
Mengapa Memilih Pengekod Magnetik Kami
Ketepatan dan Ketepatan Tinggi
Setiap pengekod direka bentuk untuk menyampaikan maklum balas kedudukan dan putaran yang konsisten. Pengesanan yang tepat memastikan operasi lancar untuk motor, robotik dan sistem automasi.
Tahan Lama dan Boleh Dipercayai
Dibina dengan-magnet berkualiti tinggi, penderia dan tempat perlindungan, pengekod ini menahan habuk, kelembapan dan getaran. Ketahanan ini mengurangkan keperluan penyelenggaraan dan memanjangkan jangka hayat produk.
Penyelesaian Serbaguna
Kami menawarkan pengekod magnet dalam pelbagai format, termasuk jenis berputar, linear, mutlak dan tambahan. Kepelbagaian ini membolehkan integrasi ke dalam mesin dan sistem yang berbeza tanpa menjejaskan prestasi.
Pilihan Penyesuaian
Pelanggan boleh meminta penyelesaian yang disesuaikan untuk memenuhi keperluan unik, seperti saiz aci tertentu, isyarat keluaran atau keperluan perlindungan alam sekitar. Fleksibiliti ini memastikan pengekod sesuai dengan lancar ke dalam sebarang persediaan.
Hantar Pertanyaan Sekarang
Soalan Lazim
S: Bagaimana untuk memilih pengekod magnet yang betul untuk projek?
J: Memilih pengekod yang betul bergantung pada faktor seperti resolusi yang diperlukan, kelajuan putaran, saiz aci dan keadaan persekitaran.
S: Bolehkah pengekod magnet berfungsi dalam suhu yang melampau?
J: Ya, banyak pengekod direka untuk beroperasi dalam julat suhu yang luas. Walau bagaimanapun, adalah penting untuk merujuk spesifikasi pengilang untuk menentukan had dan mengelakkan potensi masalah prestasi atau kerosakan komponen.
J: Pengekod magnet boleh disepadukan dengan kebanyakan motor, tetapi jenis isyarat, gaya pelekap dan penjajaran aci mesti sepadan dengan konfigurasi motor. Memilih gabungan yang betul memastikan bacaan yang tepat.
S: Bolehkah pengekod magnet dibaiki jika rosak?
J: Isu kecil, seperti salah jajaran atau kotoran pada penderia, biasanya boleh dibetulkan. Untuk kerosakan ketara pada magnet atau elektronik, penggantian disyorkan untuk memastikan prestasi yang boleh dipercayai.
Dapatkan pengekod magnet berkualiti daripada pengeluar dan pembekal pengekod magnet profesional di sini. Kilang kami menawarkan produk terbaik dengan harga terendah.
