Masukkan gelung gegelung menerangkan

Sisipan cincin gegelung adalah sisipan serba boleh yang biasa digunakan untuk sambungan struktur dan sebagai sauh untuk menggantung paip dan/atau peralatan mekanikal lain . yang diperbuat daripada dawai keluli karbon gred tinggi dan bersambung secara integrasi ke gegelung yang diulurkan secara dalaman, Bentuk konkrit, memastikan pemasangan cepat sambil mengekalkan integriti struktur .
Direka untuk menahan daya tegangan, sisipan cincin gegelung mengintegrasikan dengan lancar dengan perkakasan atau bolt mengangkat berulir, memberikan rintangan penarikan yang sangat baik dan penyelesaian penambat yang boleh dipercayai untuk pelbagai aplikasi pratuang . Ia boleh didapati dalam pelbagai panjang dan diameter untuk menampung pelbagai

Spesifikasi memasukkan gelung gegelung:

	Nama	Sisipan ferrule/gegelung
	Bahan	Keluli
	Rawatan permukaan	Hdg, galvanized, atau semasa anda meminta
	Pakej	Kadbod, palet, atau seperti yang diminta
	Permohonan	Mengangkat pratuang, demolding
	Warna	Warna diri, kuning, perak

Sisipan gegelung slab nipis

Sisipan gegelung lembaran yang digunakan di mana ketebalan panel terhad untuk memberikan pemuatan ketegangan yang lebih baik .


Bahagian nombor	Bolt Diameter	Heigh	Panjang	A	D Wayar Diameter	Masukkan Ultimate mekanikal ca	Min . Tepi Jarak	Min . Cor Jarak	Ketegangan (lbs)	Ricih (lbs)
GME6312134P	1/2''	1-3/4''	4-11/16''	1-3/8''	.256''	8200	69''	6''	1520	1090
GME63342516P	3/4''	2-5/16''	5-1/4''	1-3/16''	.327''	10200	80''	8''	2170	1640
GME6334312P	3/4''	3-1/2''	5-1/4''	1-13/16''	.327''	1800	910''	9''	3570	2600
GME6312516P	1''	2-5-16''	5-11/16''	2-5/16''	.327''	14200	82''	8''	2460	1970
GME631412P	1''	4-1/2''	5-11/16''	2-5/16''	.327''	25000	12''	12''	5280	4000

Sisipan gegelung nipis

Sisipan gegelung lembaran nipis direka untuk mengangkat dan mengendalikan . sisipan preform nipis harus mempunyai minimum 3/4 "pelepasan lantai untuk penarafan beban .


Bahagian nombor	Bolt Diameter	Heigh	Panjang	A	B	D Wayar Diameter	Masukkan Ultimate mekanikal kapasiti (lbs)	Min . Tepi Jarak	Min . Sudut Jarak	Ketegangan (lbs)	Ricih (lbs)
GME6312134P	3/4''	3''	7-1/8''	1-13/16''	3''	.327''	18000	8''	12''	2345	2340
CL63342516P	1''	4''	9-3/8''	2-5/16''	4''	.327''	25000	10''	15''	34603520	1640

Sisipan gegelung yang diperluaskan

Dengan gegelung padang yang diperluaskan pada akhir, yang mengedarkan beban yang digunakan di atas kawasan besar konkrit .


Bahagian nombor	Bolt Diameter	#of struts	Panjang	Lebar	A	B	c	D Wayar Diameter	Masukkan Ultimate mekanikal kapasiti (lbs)	Min . Tepi Jarak	Min . Sudut Jarak
GME5634412P	3/4''	2	4-1/8''	2-1/8''	1-13/16''	1-7/8''	1-11/16''	0.375''	18000	14''	20''
GME561512P	1''	2	5-1/2''	2-3/4''	2-5/16''	2-5/16'''	2-1/4''	0.440''	25000	16''	24''

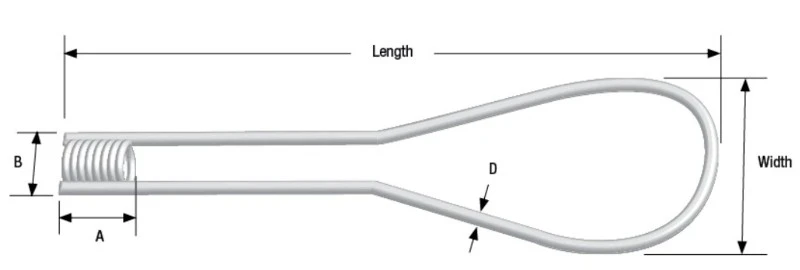

Sisipan duit syiling gelung yang terbakar

Sisipan mesti ditetapkan semula 1/2 "dari permukaan konkrit dan mempunyai penembusan gegelung yang mencukupi oleh bolt mengangkat .


Bahagian nombor	Bolt Diameter	Panjang	Lebar	A	B	D Wayar Diameter	Masukkan Ultimate mekanikal kapasiti (lbs)
GME181212P	1/2''	12''	3-3/4''	1-3/8''	1-7/16''	.327''	14400
GME1834122P	3/4''	12''	3-3/4''	2-5/16''	1-7/8''	.375''	18000

Kelebihan sisipan gelung gegelung

Konkrit dicurahkan di tempat, masukkan keluli karbon .

Zink/Clear Coating .

Ketahanan tugas berat .

Direka untuk sambungan sementara .

Sesuai untuk Aplikasi Masukkan Konkrit .

Mudah dalam reka bentuk dan fabrikasi .

Tidak termasuk mesin basuh .

Hubungan gegelung adalah hubungan yang kuat, serba boleh, rintangan yang direka untuk menahan penyalahgunaan yang ditemui dalam pembinaan konkrit sederhana dan berat . coil tie adalah tali leher yang sangat mudah yang mampu melayani banyak aplikasi dan menggunakan dalam bidang . bersih diri dengan cepat .

Permohonan sisipan gelung gegelung

Sisipan gelung gegelung digunakan secara meluas dalam pelbagai sistem sambungan konkrit pratuang, terutamanya untuk:
Mengangkat dan mengendalikan panel pratuang .
Memperbaiki unsur -unsur struktur di dinding pratuang, rasuk, dan papak .
Membentuk sambungan sementara atau kekal di hibrida dan pratuang hibrid .
Menyokong penyembuhan mekanikal dan elektrik dalam peti besi pratuang dan struktur utiliti .
Ia sering digunakan bersempena dengan sisipan mengangkat, penambat rod gegelung, dan pengganding rebar berulir, menjadikannya ruji dalam projek pembinaan industri, kediaman, dan komersil .
